合理地利用金屬絲網套的強度,必須了解波紋管的承載能力
2020-4-15 10:38:51??????點擊:

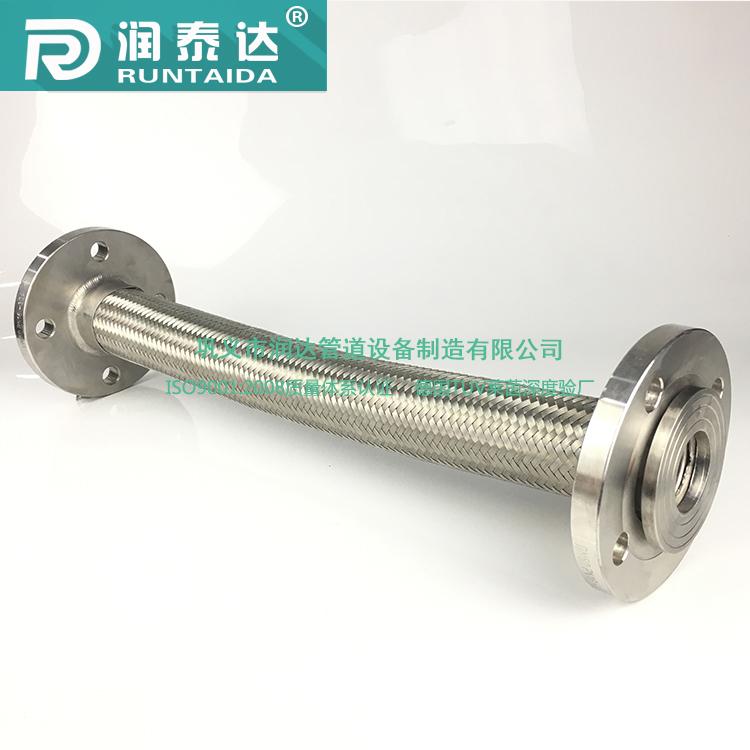

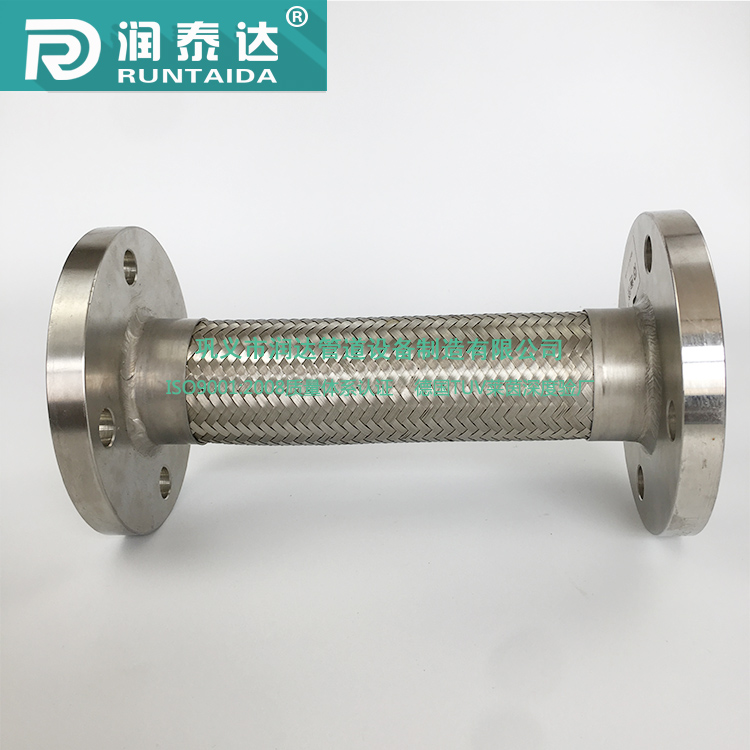

在金屬軟管的結構設計中,為了提高波紋管的承載能力,避免其遭受機械方面的損傷,必須采取相應的加強和保護措施,對于通徑較小的波紋管,多為鎧裝鋼絲網套的結構形式。
分析金屬絲網套的強度,首先把結構參數及它們之間的關系搞清楚, 網套是由若干股,每股若干根,直徑為D的金屬絲編織而成的。它以一定的規律包覆在波紋管圓柱表面上。 因此,為了合理地利用金屬絲網套的強度,必須了解波紋管的承載能力。
據上所述可以看出:作用在金屬絲網套上的那部分橫向負荷越小,也就是說,波紋管的橫向承受載荷的能力越大,則平衡編織角就越小。因此,與膠管的平衡編織角不同,常把金屬軟管網套編織角定得小一些。
分析金屬絲網套的強度,首先把結構參數及它們之間的關系搞清楚, 網套是由若干股,每股若干根,直徑為D的金屬絲編織而成的。它以一定的規律包覆在波紋管圓柱表面上。 因此,為了合理地利用金屬絲網套的強度,必須了解波紋管的承載能力。
由于以金屬絲網套為“筋骨”的膠管是現代金屬軟管的前身,所以,在分析現代金屬軟管網套的強度之前,我們先來研究一下膠管的金屬絲網在受力條件下的情況,膠管的剛性很小,所以,介質壓力引起的負荷基本上是由金屬絲網承受的。金屬軟管與膠管不同,由于它們橫向剛度比縱向剛度大得多。所以,介質壓力引起的很大一部分橫向負荷是由波紋管承受的,而縱向負荷則主要由金屬絲網來承受了。
據上所述可以看出:作用在金屬絲網套上的那部分橫向負荷越小,也就是說,波紋管的橫向承受載荷的能力越大,則平衡編織角就越小。因此,與膠管的平衡編織角不同,常把金屬軟管網套編織角定得小一些。
由于制造工藝上存在以下困難:金屬絲線股集聚;股內金屬絲折斷;交錯及線股不均勻地拉伸;特別是接頭、網套、波紋管三位一體連接時,若采用滾焊工藝,金屬絲截面積減小;若采用熔焊工藝,金屬絲產生一定范圍的熱影響區。因此,金屬絲均勻承受負荷的情況是不存在的。因為用解析的方法研究上述因素的影響,實際上是極不準確的。
